آشنایی با گیربکس‌ های صنعتی و کاربرد آنها در صنعت

گیربکس صنعتی یکی از مهم‌ترین تجهیزات و ماشین آلات صنعتی بوده که وظیفه انتقال و افزایش و تنظیم قدرت را دارد و به صورت گسترده در صنایع مختلفی مانند خودروسازی، معادن، نقت و گاز، پتروشیمی، فلزکاری و … مورد استفاده قرار می گیرد..در گیربکس صنعتی با افزایش سرعت، گشتاور کاهش و با کاهش سرعت گشتاور افزایش پیدا می کند. از دیگر ویژگی گیربکس صنعتی تغییر جهت دوران می‌باشد.

در واقع گیربکس صنعتی از الکتروموتور انرژی دریافت کرده و بر اساس میزان مورد نیاز سرعت و انرژی را تبدیل و منتقل می‌کند. میزان راندمان در آن ها به توان ورودی و خروجی بستگی دارد.

به طور کلی، گیربکس صنعتی وسیله ای مکانیکی است که برای انتقال نیرو از یک شافت (محور) چرخان به محور دیگری در ماشین آلات صنعتی استفاده می شود. هدف استفاده از گیربکس ها، کنترل سرعت و گشتاور ورودی و تنظیم آن به میزان دلخواه است.

 گیربکس های صنعتی را بر اساس نوع دنده های آن ها به 4 دسته هلیکال، مخروطی، حلزونی و خورشیدی تقسیم بندی می کنند.

قطعاً انتخاب گیربکس مناسب به عوامل متعددی از جمله گشتاور مورد نیاز، نسبت تبدیل سرعت، شرایط کارکرد و کاربرد مورد نظر بستگی دارد؛ به همین علت تولید کنندگان این محصولات، طیف وسیعی از گیربکس ها را برای برآورده نمودن هر خواسته و نیاز صنعتی طراحی و تولید می کنند.

قیمت گیربکس صنعتی

قیمت گیربکس صنعتی با توجه به مواردی مانند نوع گیربکس، مشخصات فنی آن، ابعاد و ظرفیت گشتاور گیربکس، برند تولید کننده و مواد اولیه به کار رفته در آن تغییر می کند. بدیهی است، انواع گیربکس صنعتی بزرگ یا اصطلاحاً سنگین، قیمت بالاتری نسبت به گیربکس صنعتی کوچک دارند. همچنین محصولات برندهای معتبر تولید کننده گیربکس که اغلب شامل تولید کنندگان گیربکس اروپایی می شود، قیمت بیشتری نسبت به گیربکس چینی یا ایرانی دارند. از این موارد که بگذریم، قیمت گیربکس صنعتی بر حسب نوع دنده های آن نیز تغییر می کند. گیربکس های هلیکال و خورشیدی راندمان بالاتری نسبت به گیربکس حلزونی دارند، بنابراین قیمت این گیربکس ها نیز بیشتر خواهد بود. همچنین معمولا قیمت گیربکس صنعتی کوچک از گیربکس هایی که ابعاد بزرگتری دارند کمتر خواهد بود.

خرید گیربکس صنعتی

ابتدا باید ویژگی ها و مشخصاتی که مرتبط با موتور هستند را بررسی کرد. از جمله این ویژگی ها می توان به:

• سایز گیربکس
• توان و سرعت ورودی گیربکس
• نسبت دنده
• دور خروجی گیربکس
• نحوه اتصال گیربکس به موتور (کوپل مستقیم، کوپلینگ، کلاچ، تسمه و پولی، فلنج و …)
• آرایش محورها

همچنین پیش از خرید گیربکس صنعتی باید نیازهای مورد انتظار از گیربکس و همچنین شرایط محیط کار آن را به دقت سنجیده و با مشخصات گیربکس انطباق دهید. از جمله این ویژگی های می توان به موارد زیر اشاره نمود:

• بار محوری و شعاعی قابل تحمل گیربکس
• طریقه نصب گیربکس صنعتی
• ابعاد و وزن گیربکس
• مدت زمان کارکرد مداوم گیربکس صنعتی
• دمای محیط کار و شرایط آب و هوایی
• الزامات تعمیر و نگهداری مانند روغنکاری و …

با بررسی این موارد، می توانید با دید کامل تر و بهتری به انتخاب گیربکس صنعتی بپردازید ولی با این حال، پیشنهاد می کنیم قبل از اقدام به خرید گیربکس صنعتی با یک کارشناس در این زمینه مشورت نمایید تا تمامی موارد مورد نیاز را بررسی نمایید. اما یکی از مهم ترین معیارهای هر فردی برای خرید گیربکس صنعتی، قیمت محصول است.

فروش گیربکس صنعتی

سایت مهام فیدار آماده فروش گیربکس صنعتی در انواع مختلف و برندهای معتبر بازار به شما عزیزان می باشد. همچنین کارشناسان فروش این وبسایت در هر مرحله از انتخاب، خرید، نصب، راه اندازی، تعمیر و نگهداری گیربکس صنعتی همراه شما عزیزان هستند و می توانید از مشاوره تخصصی رایگان این مجموعه بهره مند شوید.

انواع گیربکس صنعتی

گیربکس های صنعتی از اجزای مختلفی تشکیل شده اند.

مهم ترین قسمت یک گیربکس صنعتی، چرخ دنده های آن است؛ اصلی ترین روش دسته بندی گیربکس ها، بر اساس نوع دنده های آن ها بوده و بر این اساس تمام مشخصات فنی گیربکس مانند نسبت دنده، گشتاور، سرعت، تحمل بار، راندمان و حتی میزان صدا و لرزش آن ها در حین کار نیز تغییر می کند. کلی ترین دسته بندی گیربکس های صنعتی به صورت زیر می باشد:

• گیربکس افزاینده

  این گیربکس ها همانطور که از نام آن پیداست، دور ورودی به گیربکس را افزایش می دهد. از گیربکس افزاینده در صنایع نیروگاهی، پالایشگاهی مثل توربین باد استفاده زیادی می شود.

• گیربکس کاهنده

  این نوع گیربکس ها که در بسیاری از صنایع کوچک و بزرگ و حتی دستگاه های خانگی کاربرد دارد، با کاهش دور ورودی به گیربکس و تحویل آن در قسمت خروجی باعث افزایش گشتاور شده و تجهیز مصرف کننده را به چرخش در می آورد. گیربکس صنعتی کاهنده بسیار پر مصرف بوده و سهم بزرگی از تولیدات کارخانجات گیربکس سازی را به خود اختصاص داده است. با توجه به اهمیت و گستره وسیع استفاده گیربکس صنعتی کاهنده به معرفی انواع گیربکس کاهنده می پردازیم.

انواع گیربکس صنعتی کاهنده :

1. گیربکس هلیکال
2. گیربکس خورشیدی
3. گیربکس حلزونی
4. گیربکس سایکلو

گیربکس هلیکال

گیربکس هلیکال از دو یا چند چرخ دنده هلیکال تشکیل شده است؛ دندانه های این چرخ دنده ها به صورت زاویه دار با محور اصلی چرخ دنده بریده شده و شکل مارپیچ دارند. طراحی خاص این دنده ها امکان انتقال کارآمد و نرم تر نیرو و همچنین کاهش صدا و لرزش این گیربکس صنعتی را در مقایسه با سایر دنده ها فراهم می نماید.
از جمله مزایای گیربکس هلیکال می توان به راندمان بالا، اتلاف انرژی کم تر، صدا و لرزش کم تر و همچنین افزایش ظرفیت بار و گشتاور اشاره نمود. گیربکس های هلیکال، خود به چند دسته تقسیم می شوند که مهم ترین آن ها عبارتند از:

• گیربکس هلیکال شافت مستقیم : محور ورودی و خروجی گیربکس در یک راستا قرار دارد.
• گیربکس هلیکال آویز یا شافت موازی: محور ورودی و خروجی به صورت موازی با هم قرار دارد.
• گیربکس هلیکال سه یا چهار محور یا گیربکس قورباغه ای
• هلیکال شافت موازی و شافت متعامد:
• معمولا گیربکس های هلیکال سنگین کار که بعضا تحت عنوان گیربکس صنعتی شناخته می شود، با نام شافت موازی و شافت متعامد (بستگی به جهت خروجی گیربکس دارد) بین صنعتگران نامیده می شود.
• گیربکس بول هلیکال یا کرانویل پینیون : از دنده های مخروطی BEVEL ساخته می شود و تغییر زاویه 90 درجه در جهت خروجی نسبت به جهت ورودی ایجاد می کند.

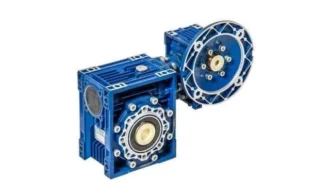

گیربکس حلزونی

گیربکس حلزونی بر خلاف گیربکس های قبلی از یک ماردون و یک چرخ دنده حلزونی استفاده می نماید اصلی ترین مزایای این گیربکس صنعتی اندازه کوچک، عدم برگشت پذیری و نصب در جهت های مختلف است اما با این وجود، این گیربکس ها معایبی نیز دارند، از جمله راندمان پایین تر، اصطکاک و اتلاف انرژی بیشتر و سایش بیشتر دنده ها و عمر کاری پایین تری نسبت به سایر گیربکس های صنعتی دارد. گیربکس حلزونی از یک دنده ماردون فولادی به عنوان ورودی و یک دنده حلزونی برنجی (آلیاژ فسفر-برنز) که شافت خروجی به آن متصل می شود، تشکیل شده و جهت انتقال قدرت را 90 درجه تغییر می دهد. این گیربکس ها به گیربکس 90 درجه نیز شناخته می شود.

گیربکس خورشیدی

چرخ دنده های گیربکس خورشیدی با پیکربندی مخصوصی درون این گیربکس قرار گرفته اند و نسبت های سرعت و گشتاور خاصی را ارائه می دهند. با توجه به طراحی خاص دنده ها و نحوه قرار گرفتن آن ها در این گیربکس صنعتی، امکان دستیابی به گشتاور خروجی بالا در یک طراحی فشرده وجود دارد. همچنین با تغییر تعداد یا اندازه دندانه ها می توان به نسبت های مختلف سرعت دست یافت که انعطاف پذیری گیربکس خورشیدی را برای کاربردهای مختلف صنعتی که نیاز به دقت بالایی دارند،بیشتر می کند.

گیربکس سایکلو

این نوع گیربکس که عمر اختراع بسیار کمتری نسبت به سایر انواع گیربکس صنعتی دارد، فاقد هرگونه چرخ دنده بوده و با یک مکانیزم انعطاف پذیر و خارج از مرکز (Eccentric and Flexible) کار می کند. شوک پذیری بسیار بالا مهمترین ویژگی طراحی گیربکس سایکلو بوده و باعث شده برای مصارف با شوگ ناگهانی بالا مثل دستگاه های حفاری مناسب باشد.

اجزای گیربکس صنعتی

در بیشتر مواقع گیربکس های صنعتی دارای قطعات و اجزای یکسانی هستند. برخی از قطعات متناسب با کاربری و نوع صنعت می تواند متغیر باشد. نوع نیروهای ورودی و خروجی گیربکس یکی از موارد تعیین کننده در نوع اجزا و قطعات داخلی گیربکس است.

• شفت های ورودی و خروجی: شفت ها یا محورهای ورودی و خروجی یکی دیگر از اصلی ترین قطعات داخل گیربکس است. شفت های ورودی گیربکس وظیفه انتقال نیرو و توان را به چرخ دنده ها دارند. این نیرو و توان از چرخ دنده ها به سمت شفت خروجی منتقل می شود.
• پوسته گیربکس: پوسته بیرونی گیربکس معمولا طوری طراحی می شوند که در برابر ضربات و ارتعاشات مقاومت خوبی نشان می دهند. این تجهیزات معمولا از جنس چدن است. تمامی تجهیزات داخلی گیربکس در درون پوسته گیربکس قرار دارند.
• چرخ دنده ها: اثر گذارترین و مهمترین قطعات داخلی گیربکس ها چرخ دنده ها است. چرخ دنده های مختلفی قابلیت نصب بر روی گیربکس ها را دارند. دندانه های چرخ دنده می تواند به صورت مستقیم یا مارپیچ قرار بگیرد. به عنوان مثال چرخ دنده های مارپیچ سطح تماس بیشتری را در هنگام چرخش ایجاد می کنند که می تواند باعث افزایش بازدهی و عملکرد نرم تر چرخ دنده نسبت به چرخ دنده های دندانه صاف شود.
